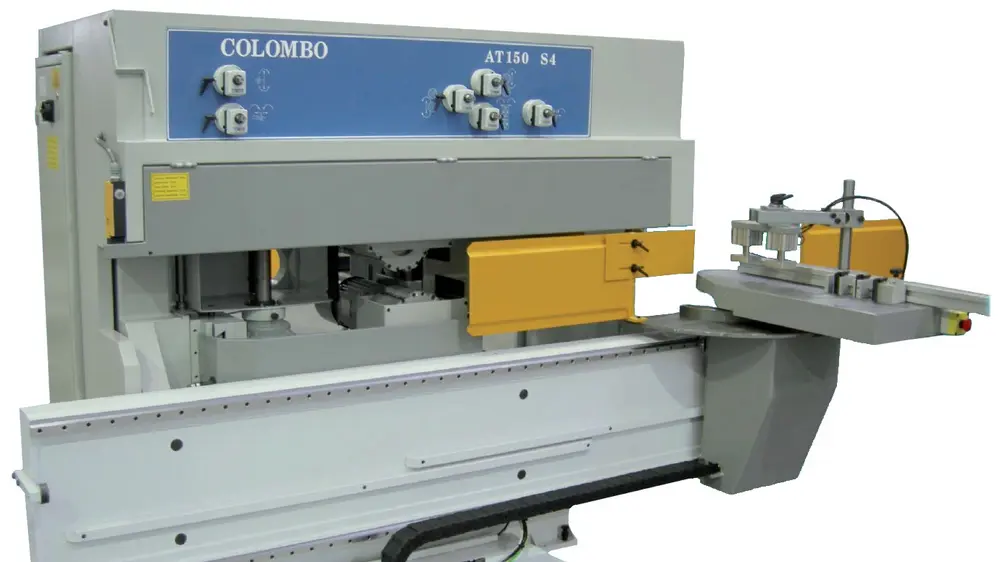

Pennenbank
Een pennenbank is een machine die gebruikt wordt om houtverbindingen zoals pennen en sleuven te maken. Dit is belangrijk bij toepassingen zoals: ramen, deuren, meubelen, trappen en omheiningen.
Hoe werkt een pennenbank?
Een pennenbank maakt gebruik van handmatig verwisselbare gereedschappen, in tegenstelling tot CNC-machines die volledig geautomatiseerd werken. Met deze machine kun je pennen en sleuven maken die later in houtverbindingen worden gebruikt.
Het werkstuk wordt op een tafel tegen de geleider pneumatisch geklemd. Een tegenhout wordt geplaatst om afsplinteren te voorkomen. Na het instellen wordt het werkstuk langs de machine doorgevoerd:
- Afkortzaag – zorgt voor de juiste lengte van de pen.
- Penkop – vorm de pen met precisie.
- Verticale as – wordt gebruikt voor extra profilering.
Soorten pennenbanken
Manuele pennenbank
- Volledig handmatige instelling
- Geschikt voor kleinere bedrijven met een beperkt budget
Semi-automatische pennenbank
- De machine wordt gedeeltelijk automatisch ingesteld

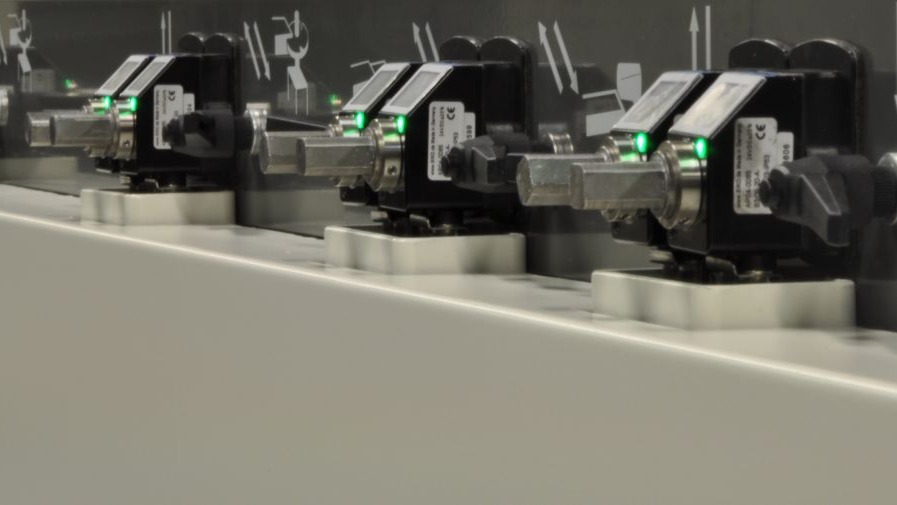

- Een digitaal scherm helpt bij de juiste positie-instelling
Automatische pennenbank
- Heeft een touchscreen en geprogrammeerde instellingen
- De assen worden automatisch aangestuurd
Pennenbank voor de meubelindustrie
- Hier beweegt de pennenkop automatisch rond de pen
- De pennen krijgen afgeronde hoeken
Belangrijke onderdelen & instellingen

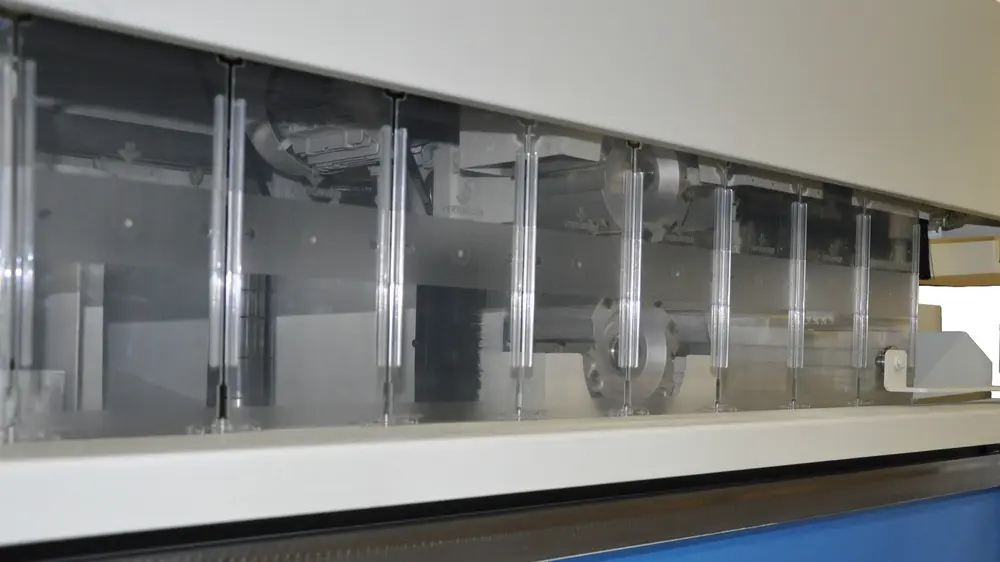

Beschermkap
- Voorzien van een meelopende (doorzichtige) beschermkap, zodat je het werkstuk goed kunt zien.
- De machine start niet op als de beschermkap niet is gesloten
Elektromotoren
- Elke unit heeft een eigen motor.
- Moderne motoren zijn krachtiger door de toenemende vraag naar verwerking van dikkere profielen en hardere houtsoorten.
Tafel
- Schuine pennen kunnen gemaakt worden door de tafel of geleider onder een hoek te stellen
- Bij vaste tafels is de onderste pennenkop in hoogte instelbaar
- Bij hoogte verstelbare tafels blijft de onderste pennenkop op een vaste positie.
Tegenhout
- Voorkomt afsplinteren aan het werkstuk
- Heeft exact het zelfde profiel als het werkstuk
- Wordt vervangen bij elk nieuw pennen- of sleuvenprofiel

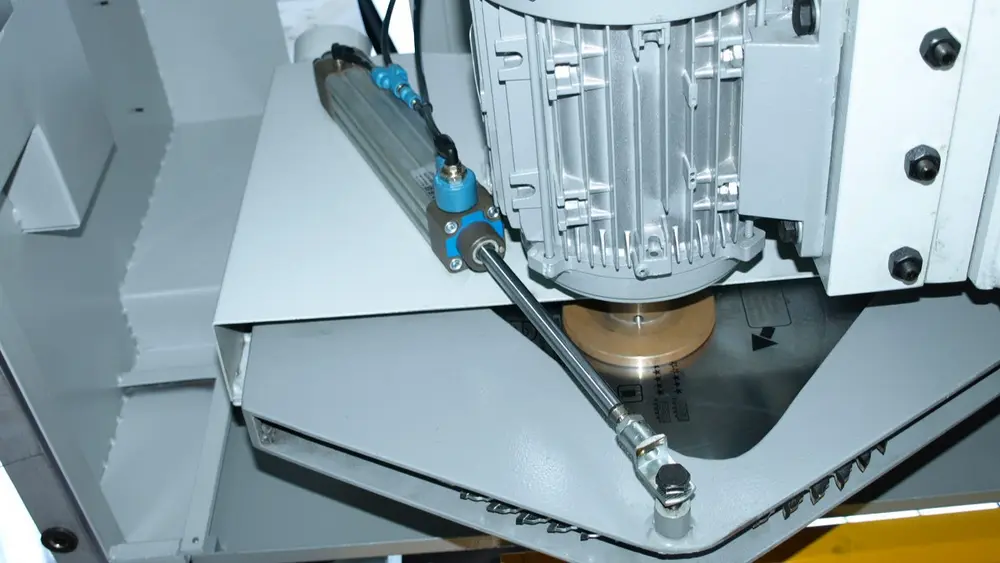

Afkortzaag
Zorgt ervoor dat het werkstuk en de pen op de juiste lengte worden gezaagd.
Opgelet: De uitlooptijd van de zaag kan lang duren, open de beschermkap niet voor de zaag stilstaat.
Penkoppen
- Niet alle machines hebben twee penkoppen
- Bij machines met één penkop kan deze roteren rond de pen
- Bij machines met twee penkoppen staan ze boven elkaar gemonteerd
- In de hoogte en voor- en achteruit instelbaar
- De draairichting is tegengesteld, zodat er in tegenloop verspaand wordt
- Moderne modellen hebben grotere penkoppen voor meer precisie en betere afwerking
Verticale assen
- Wordt gebruikt om de pen te profileren
- Behalve bij de meubelindustrie, hebben de meeste machines minstens één verticale as
- Verstelbaar in de hoogte en voor- en achteruit
- Verticale assen kunnen:
- Gaten uitslaan met sleufschijven
- Schoudering maken met tegenprofiel schijven
Stofafzuiging
- Zorgt ervoor dat stof en splinters worden verwijderd
- De afzuigaansluiting zit bovenaan, zodat de machine dicht tegen een muur geplaatst kan worden
Veilig en nauwkeurig werken
- Controleer de machine voor gebruik en plaats de beveiligingen correct
- Klem het werkstuk stevig vast met de juiste klemtechniek
- Zorg voor een opgeruimde werkplek om struikel- en glijgevaar te voorkomen
- Gebruik het juiste snijgereedschap en controleer of messen scherp zijn, correct gemonteerd en onbeschadigd zijn
- Houd de noodknoppen vrij voor een directe stop in geval van nood
- Pas de veiligheidsinstructies toe en lees de veiligheidsinstructiekaart (VIK) voordat je begint
- Zorg voor een goede stofafzuiging en draag persoonlijke beschermingsmiddelen (PBM’s) zoals een veiligheidsbril en gehoorbescherming en vermijd losse kleding of haren
- Schakel de machine uit zodra je klaar bent, bij het instellen, gereedschapswissel of bij onderhoud
Werk veilig en voor het beste resultaat!
